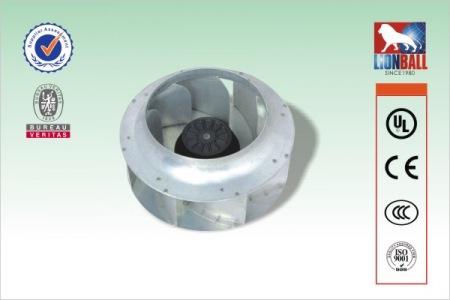

后傾式離心風機YWFB630

后傾式離心風機YWFB630

1. 性能參數：由4極和6極額定電壓為380V，頻率50Hz的三相異步電機組成，額定電流為3.7A和2.4A，輸入功率為2250W和950W，產品凈重為35KG，可分別輸送14300m3/h和10800m3/h的風量，最大噪音值為80dB(A)。
2. 材料：高效外轉子交流電機、后傾式圓弧形鋁合金葉輪、免維護深溝球滾珠軸承、靜電粉末噴塑轉子
3. 技術特性：8塊葉片風輪，IP54或IP44防護等級，B級或F級絕緣等級，S1連續運作模式，內置過載熱保護，美國UL和歐洲CE產品認證
4. 產品特點：具有使用壽命長、免維護、風量大、噪音低、外形美觀等特點。
5. 安裝方式：標準安裝方式為軸與地面平行安裝或者轉子在下，也可以根據客戶需要轉子在上面。
6. 產品應用：適用于對噪音要求嚴的環境及空調系統，如與工業制冷系統、新風系統、廚衛風機、消防風機、通信設備散熱器、小型冷凝機組、空氣凈化器、空氣過濾器、屋頂風機、工業設備散熱、冷風機組、模塊機組、空調天花機等設備配套使用。



離心風機的分類、產品應用、風機結構、設計選用說明、風機型號說明、產品認證詳見：YWF系列外轉子離心風機概述。

后傾式離心風機

后傾式離心風機由過載熱保護外轉子電機、高效后傾式圓弧形離心葉輪兩部分組成。葉輪全部采用模具化生產，經精密動平衡機器高速校驗，具有體積小，效率高，風量大，振動小，噪音低，性能優越，安裝調試方便等優點，是空調、凈化、冷凍行業較理想的配套產品。廣泛適用于賓館、飯店、學校、工廠等場所和民用、工業建筑的通風換氣，適用于對噪音要求嚴的環境及空調系統，如與工業制冷系統、廚衛風機、消防風機、通信設備散熱器、小型冷凝機組、空氣凈化器、空氣過濾器、屋頂風機、管道風機、冷風機組、模塊機組、空調天花機等設備配套使用。

1. 產品性能參數

型號 MODEL	額定電壓 VOLTAGE （V）	頻率 FREQU- ENCY （Hz）	額定電流 CURRENT （A）	輸入功率 INPUT POWER （W）	轉速 SPEED (RPM)	最大 風量 MAX AIR FLOW （m3/h）	噪音 NOISE (dBA)	曲線 CURVE
YWFB4D630	400Y	50	4.5	2720	1330	16000	86	①
YWFB6D630	400Y	50	2.07	860	940	10700	74	②

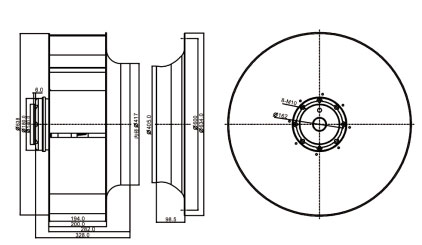

2.技術圖紙



3. 風量和靜壓曲線圖
