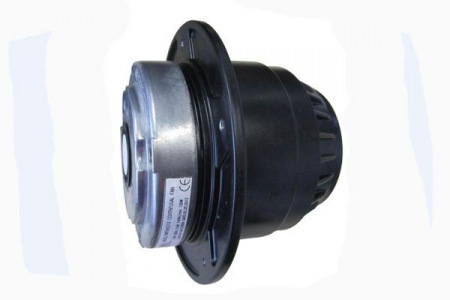

帶法蘭外轉子風機電機

1.產品簡介

　　92系列帶法蘭外轉子風機電機是額定電壓有220V和120V的帶法蘭外轉子風機電機。電機極數有2極和4極兩種可供選擇，根據定子鐵芯的疊厚可分為15mm，25mm，35mm和42mm四種，最高轉速可達到2800rpm。產品通過了UL和CE認證，具有參數范圍廣、運行平穩可靠等優點，與離心風輪相配套，組成離心風機，廣泛用于消防風機、新風系統、熱交換器、抽油煙機、空氣凈化器、空氣過濾器、冷風機等設備上。

2.技術參數

型號     Model	額定電壓Voltage V	頻率Frequency Hz	額定電流Current A	輸入功率 Input Power W	轉速Speed   RPM	電容Capacitor μF	凈重Netweight Kg	曲線   Curve
YWF-2E-92-15	220	50	0.25	55	2300	2	1.0	1
	120	60	0.65	75	2500	8	1.0	a
YWF-4E-92-15	220	50	0.2	55	1200	1.5	1.0	2
	120	60	0.35	40	1700	5	1.0	b
YWF-2E-92-25	220	50	0.4	80	2400	3	1.5	3
	120	60	1.05	120	2800	10	1.5	c
YWF-4E-92-25	220	50	0.3	65	1250	2	1.5	4
	120	60	0.55	65	1600	8	1.5	d
YWF-2E-92-35	220	50	0.65	145	2500	4	2.0	5
	120	60	1.75	210	2500	16	2.0	e
YWF-4E-92-35	220	50	0.45	100	1300	3	2.0	6
	120	60	0.85	100	1550	10	2.0	f
YWF-2E-92-42	220	50	0.97	215	2500	6	2.2	7
	120	60	2	235	2600	24	2.2	g
YWF-4E-92-42	220	50	0.6	130	1250	5	2.2	8
	120	60	1.2	140	1500	20	2.2	h

3.結構圖紙

4.扭矩圖

　　A. 2P-220V/50Hz扭矩

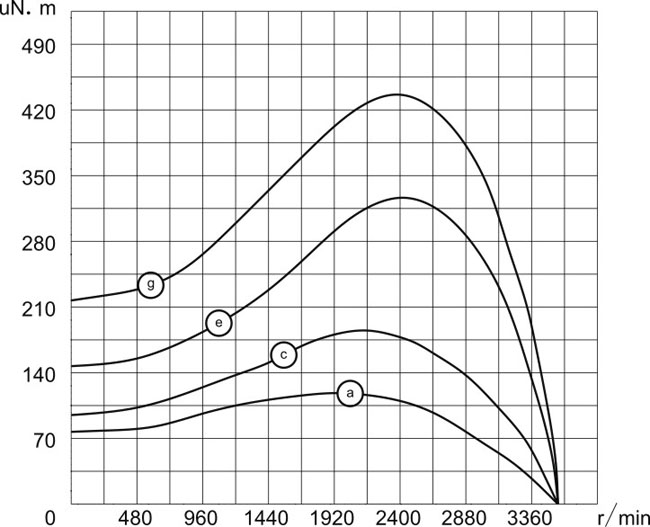

　　B. 2P-120V/60Hz扭矩

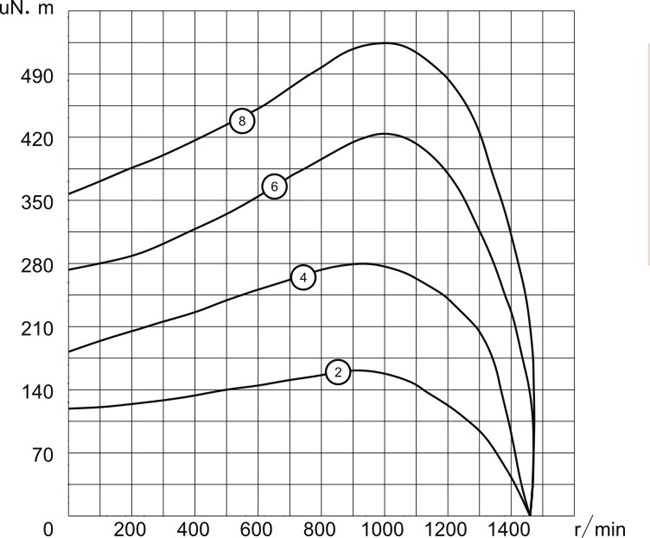

　　C. 4P-220V/50Hz扭矩

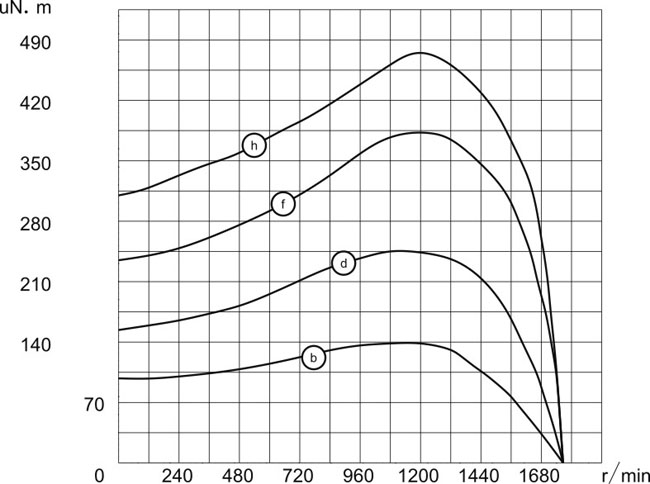

　　D. 4P,120V/60Hz扭矩圖
